Βαρέως τύπου γαλβανισμένη σχάρα δαπέδου από χάλυβα εν θερμώ

Place of Origin:Κίνα

Επωνυμία:GNEE

Πιστοποίηση:ISO9001,SGS

Ελάχιστη ποσότητα παραγγελίας:10 τετραγωνικό μέτρο

Price:negotiable

Όροι πληρωμής:L/c, t/t

Δυνατότητα Προμήθειας:100 τόνους/εβδομάδα

Λεπτομέρειες προϊόντος

Επισημαίνω:

σχάρα δαπέδου βαρέως τύπου από χάλυβα

γαλβανισμένη σχάρα εν θερμώ

Εργασιακές σχάρες από ράβδους χάλυβα

Περιγραφή προϊόντος

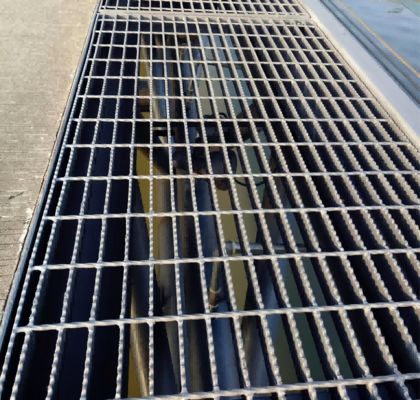

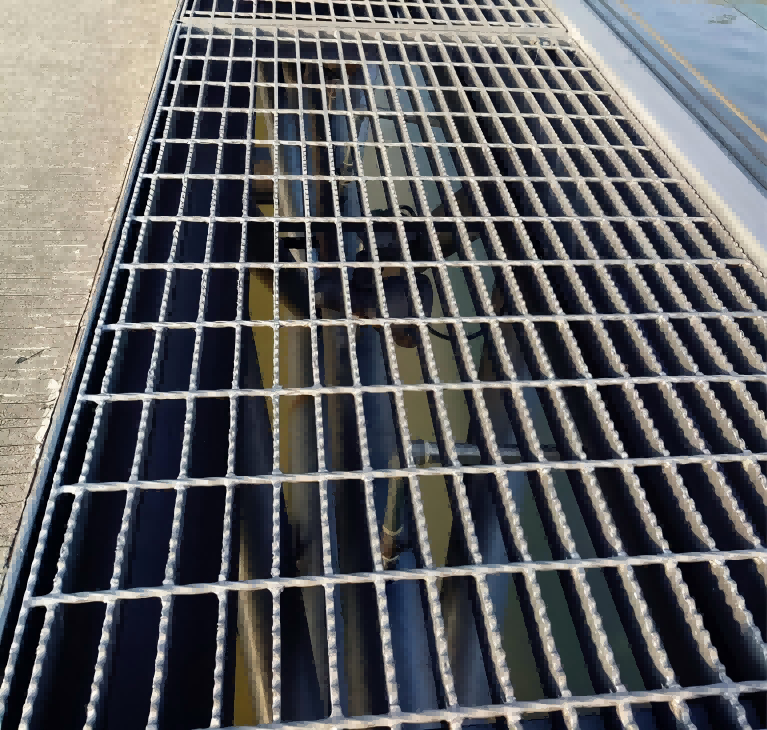

Heavy Duty Hot Dip Galvanized Steel Bar Grat Grating

Ζεστό βυθισμένο γαλβανισμένο πλέγμα χάλυβα βαρέως τύπου 70mm x 6mm ρουλεμάν

Οι συγκολλημένες τιμές βαρέως τύπου έχουν σχεδιαστεί για να εξυπηρετούν εφαρμογές που υπόκεινται σε βαρύ κύλινδρο και στατικά φορτία, όπως αυτοκινητόδρομους, δάπεδα φυτών, αποβάθρες φόρτωσης, καλύμματα εισόδου και αεροδρόμια. Δεδομένου ότι αυτές οι συνθήκες μπορούν να κυμαίνονται από τα φορτηγά ελαφριάς φορτηγού έως την κυκλοφορία φορτηγών ή αεροσκαφών βαρέως τύπου, κατασκευάζονται βαρέως τύπους σε ένα ευρύ φάσμα μεγεθών και αποστάσεων.

Υλικά και τελειώματα

Τα αρχεία βαρέως τύπου κατασκευάζονται σε χαλύβδινα χάλυβα και 300 σειρές. Τα προϊόντα ανθρακούχου χάλυβα είναι διαθέσιμα γυμνά (χωρίς φινίρισμα), ζωγραφισμένα με κατασκευαστές Standard Paint, ή ζεστό βουτιά γαλβανισμένο. Τα προϊόντα από ανοξείδωτο χάλυβα είναι διαθέσιμα φινίρισμα μύλου, εμπορικά καθαρισμένα ή ηλεκτρο-γυαλισμένα.

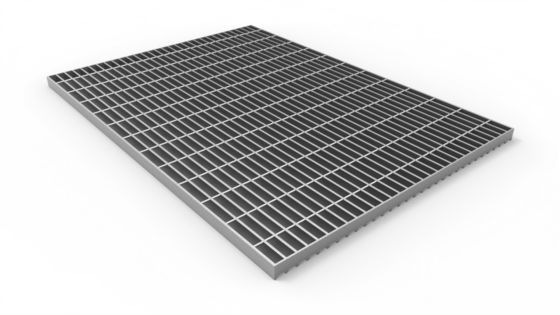

Heavy Duty Hot DIP Galvanized Steel Bar Grate

Πίνακας αποστάσεων

15-W-4	Ρουλεμάν σε 15/16 "OC Cross Bars σε 4" OC	15-W-2	Ρουλεμάν σε 15/16 "OC Cross Bars σε 2" OC
19-W-4	Ρουλεμάν σε 1-3/16 "OC Cross Bars σε 4" OC	19-W-2	Ρουλεμάν σε 1-3/16 "OC Cross Bars σε 2" OC
22-W-4	Ρουλεμάν σε 1-3/8 "OC Cross Bars σε 4" OC	22-W-2	Ρουλεμάν σε 1-3/8 "OC Cross Bars σε 2" OC
30-W-4	Ρουλεμάν σε 1-7/8 "OC Cross Bars σε 4" OC	30-W-2	Ρουλεμάν σε 1-7/8 "OC Cross Bars σε 2" OC
38-W-4	Ρουλεμάν σε 2-3/8 "OC Cross Bars σε 4" OC	38-W-2	Ρουλεμάν σε 2-3/8 "OC Cross Bars σε 2" OC

Συγκροτήματα

Τα αρχεία βαρέως τύπου συνήθως υποβάλλονται σε φορτία σοκ και κρούσης και συνιστάται ιδιαίτερα να ληφθούν σε όλα τα ανοικτά άκρα. Η συγκολλημένη γραμμή ζώνης βοηθά στη διανομή φορτίων κρούσης και ελαχιστοποιεί την παραμόρφωση όταν υποβάλλονται σε επαναλαμβανόμενα πρότυπα κυκλοφορίας.

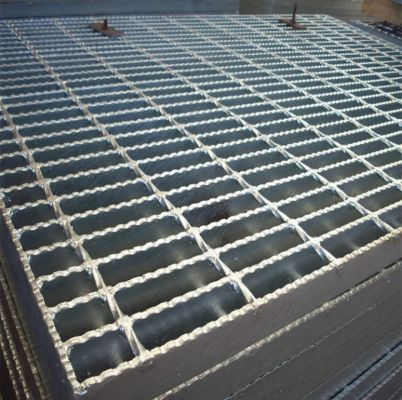

Οδυνηρή επιφάνεια

Οι προαιρετικές ράβδοι οδοντωτού εδράνου ενισχύουν την αντίσταση της ολίσθησης. Εξετάστε αυτήν την επιφάνεια για εφαρμογές που υπόκεινται στη συσσώρευση υγρών ή λιπαντικών ή εγκαταστάσεων με κεκλιμένες πλέγματος.

Πώς να καθορίσετε το πλέγμα βαρέως τύπου

Επιλέξτε Τύπος πλέγματος
- "W" για συγκολλημένο πλέγμα χάλυβα
- "WS" για συγκολλημένο πλέγμα από ανοξείδωτο χάλυβα
Επιλέξτε απόσταση γραμμών από τον παραπάνω πίνακα
Επιλέξτε το μέγεθος της γραμμής ρουλεμάν από πίνακες φόρτωσης
Καθορίστε απλή ή οδοντωτή επιφάνεια
Καθορίστε τη ζώνη και την απαιτούμενη πρόσθετη επένδυση
Καθορισμός τερματισμού
- Bare Steel (χωρίς φινίρισμα)
- Βαμμένο (κόκκινο, μαύρο, ασήμι, άλλο)
- Hot Dip Galvanized (ανά ASTM A-123)
- Αλλος
Καθορίστε τους συνδετήρες (εάν απαιτείται) - ζώνη / διάταξη / συνδετήρες

Μέγιστες συνθήκες κυκλοφορίας

Τύπος κυκλοφορίας	Φορτίο τροχού (IBS) (1/2 άξονα φορτίο +30% κρούση)	Κατανομή φορτίου Παράλληλα με τον άξονα	Κάθετο στον άξονα
Η κυκλοφορία φορτηγών H-25 40000lb.axle φορτίο διπλών τροχών Τροποποιημένο AASHTD H-25	26.000	2 (γ) +25 "	25 "
H-20 φορτηγά 32000lb.axle φορτίο διπλών τροχών Τροποποιημένο AASHTD H-20	20.800	2 (γ) +20 "	20 "
H-15 φορτηγά 24000lb.axle φορτίο μεμονωμένων τροχών Τροποποιημένο AASHTD H-15	15.600	2 (γ) +15 "	15 "
Αυτοκινητοβιομηχανία 6322 όχημα IB 3578 IB.Load Φορτίο άξονα κίνησης 60%	3.861	2 (γ) +9 "	9 "
5ton περονοφόρος 10000 ib.cap.lifttruck 14000ib.vehicle 24.000 IB.Table φορτίο 85% φορτίο άξονα κίνησης	13.480	2 (γ) +11 "	11 "
3ton περονοφόρος 6.000 IB.CAP.Lift Truck 9000IB.vehicle 15800 IB.Table Load 85% φορτίο άξονα κίνησης	8.730	2 (γ) +7 "	7 "
1on 2.000 ib.cap.lift φορτηγό 4200IB.vehicle 6200 IB.Table Load 85% φορτίο άξονα κίνησης	3.425	2 (γ) +4 "	4 "

Σύνοψη του προϊόντος

Heavy Duty Hot Dip Galvanized Steel Bar Grat Grating Ζεστό βυθισμένο γαλβανισμένο πλέγμα χάλυβα βαρέως τύπου 70mm x 6mm ρουλεμάν Οι συγκολλημένες τιμές βαρέως τύπου έχουν σχεδιαστεί για να εξυπηρετούν εφαρμογές που υπόκεινται σε βαρύ κύλινδρο και στατικά φορτία, όπως αυτοκινητόδρομους, δάπεδα φυτών, ...
